YBS（DSB）输送机防爆电机

YBS系列输送机用隔爆型三相异步电动机

1、 概述

1.1 刮板输送机用隔爆型三相异步电动机（以下简称为：电动机），是为驱动煤矿井下采掘工作面可弯曲刮板输送机、皮带输送机或其它设备配套的专用动力设备。

1.2 电动机的防爆性能符合GB3836.1-2010《爆炸性气体环境用电气设备  第1部分：通用要求》和GB3836.2-2010《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》的规定，制成隔爆型。防爆标志为Ex d I Mb，适用于煤矿井下具有可燃性气体或煤尘与空气形成爆炸性气体环境的场所。用于驱动输送机（运输机）机械。

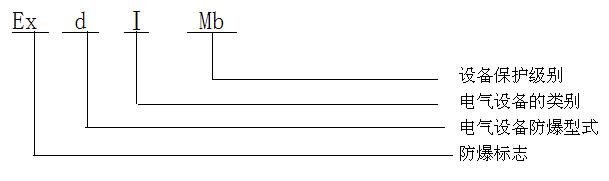

1.3电动机应按GB 3836.1、GB 3836.2的规定制成隔爆型，防爆标志Ex d I Mb(见GB 3836.1)。其代表意义如下：

2 电动机型号及代表意义

2.1 电动机型号代表意义

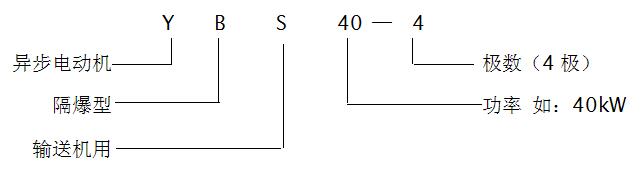

示例1：

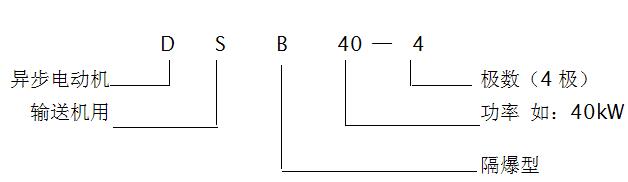

示例2：

3.产品基本参数
额定电压：380/660V、660/1140V
额定频率：50HZ
功率范围：、4KW-315KW
安装方式：B3、B5
绝缘等级：F、H
防护等级：IP55
冷却方式：风冷、水冷
防爆标志：Ex d I

4 电动机的使用条件

4.1 电动机使用环境条件

4.1.1 环境空气温度随季节变化，一般不超过-15~+35℃

4.1.2 海拔不超过1000m。

4.1.3 环境空气最大相对湿度不超过95%（当温度为+25℃时）。

4.2 电动机使用电气条件

4.2.1 额定频率50Hz。

4.2.2 额定电压为380、660、1140、380/660、660/1140V，允许满压直接起动。

4.2.3 电动机定额为连续工作制定额，工作制类型为S1。

4.2.4 电动机定子绕组采用F级绝缘系统或H级绝缘系统。定子绕组的温升（电阻法）按85K考核（其中机座号315L的2、4极，允许按105K考核）。

  注：当电动机使用的环境条件及电气条件不符合第3.1、3.2条的规定时，见电动机铭牌及附注标牌。

5 结构说明

5.1 电动机外壳的防护等级为IP55。

5.2 电动机的结构及安装型式为IMB3、IMB5。

5.3 电动机主体外壳材质：机座采用钢板制造，具有较高的抗冲击、碰撞能力，其余外壳零部件均采用不低于HT250的灰铸铁制成。

5.4 电动机具有一端圆柱形轴伸，借弹性联轴器或正齿轮转动。

5.5 电动机接线盒位于机座顶部，接线盒进线方式为橡套电缆，接线盒内设有三个或六个接线端子，适用于单电压或双电压。接线盒进线口分为单进线口（机座号H132~315）和双进线口（机座号H250~315），供联接引入电缆。若电动机采用双进线口接线盒，而外接电缆用单口进线时，另一进线口的密封圈必须用金属堵棒堵上，并在密封圈两侧用不小于2mm厚的金属垫圈封口，然后用接线盒斗将其压紧在密封圈上，以保证接线盒的防爆性能。接线盒内另设一个铜质接地螺杆或钢质镀锌螺栓，供接地使用。
