一、概述

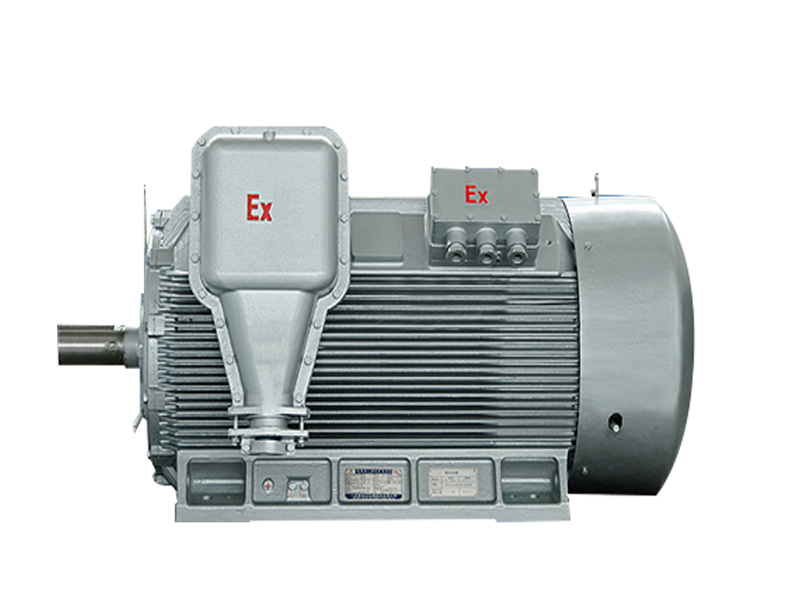

YBX3系列高效率高压隔爆型三相异步电动机采用铸铁机座，具有结构紧凑、防护等级高、安装维护方便等特点，通过进一步的优化设计与精心制造，具有高效节能、性能可靠、噪声低、振动小、使用寿命长等优点，能效指标达到GB30254-2013中一级能效等级。本系列电动机适用于驱动各种风机、压缩机、水泵、机床、运输机械等通用机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工矿企业作原动机用。
本系列电动机防爆性能符合GB 3836.1-2010 《爆炸性环境第1部分：设备 通用要求》，GB 3836.2-2010 《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定，制成隔爆型，防爆等级为ExdⅠMb、ExdⅡBT4 Gb、ExdⅡCT4 Gb。主要使用于具有爆炸性气体混合物的场所。
二、结构及安装方式
标准电动机的外壳防护等级为IP55，根据用户要求可以达到IP55以上。
标准电动机的安装方式为IMB3，可提供其它安装方式。
电动机的冷却方法为IC411或IC416。
三、工作条件
额定电压：3000V、6000V或10000V，允许偏差±5%
额定频率：50Hz，允许偏差±1%；也可根据用户要求制成变频电机
环境空气温度：-20℃～+40℃（采用滑动轴承时为0℃～+40℃）
海拔：不超过1000m
工作方式：S1连续工作制
传动方式：联轴器传动,若为其他传动方式应在订货时说明
四、基本特征
1. 机座号 ：355～710
2. 功率范围：185kW～2240kW
3. 电 压：3000V～11000V
4. 频 率：50Hz、60Hz
5. 极 数：2P～12P
6. 热 分 级：155(F)
7. 温升限值：80K（B级）、105K（F级）（每个机座号、每个极数最大一档功率）
8. 振动速度：2.3mm/s
9. 效率：1级能效。符合GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级》
能效1级。
10. 冷却方式：IC411
11. 安装方式：IMB3(也可做成IMB35、IMV1)
12. 防护等级：IP55
13. 运行方式：S1
14. 防爆级别：ExdⅠMb、Exd ⅡB T4 Gb Exd ⅡC T4 Gb
15. 环境：温度-20～+40℃、海拔高度不高于1000m
16. 户内（标准配置）
可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等
腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、
户外干热带（TAW）
